Aby zbudować prostownik z transformatora 24V, potrzebujesz odpowiednich elementów elektronicznych oraz wiedzy na temat ich połączenia. Prostownik jest kluczowym komponentem w wielu projektach elektronicznych, umożliwiającym konwersję napięcia zmiennego na napięcie stałe. W tym artykule przedstawimy krok po kroku, jak wykonać prostownik, abyś mógł bezbłędnie zrealizować swój projekt.
W trakcie budowy prostownika omówimy, jakie komponenty są niezbędne, jak je prawidłowo podłączyć oraz na co zwrócić uwagę, aby zapewnić bezpieczeństwo podczas pracy. Zrozumienie tych elementów pozwoli Ci na stworzenie efektywnego i niezawodnego prostownika, który będzie mógł zasilać różne urządzenia w Twoim projekcie.
Najistotniejsze informacje:- Wybór transformatora 24V o odpowiedniej mocy jest kluczowy dla sukcesu projektu.
- Mostek prostowniczy, taki jak KBPC5010, jest niezawodnym rozwiązaniem do prostowania napięcia.
- Kondensator filtrujący jest niezbędny do wygładzenia napięcia wyjściowego.
- Prawidłowe podłączenie wszystkich komponentów zapewnia stabilne zasilanie.
- Bezpieczeństwo podczas budowy prostownika jest priorytetem – stosuj odpowiednie zasady i środki ostrożności.
- Możliwość rozbudowy prostownika o układ regulacji napięcia zwiększa jego funkcjonalność.
- Prostownik 24V może zasilać różnorodne urządzenia, co czyni go wszechstronnym narzędziem w elektronice.
Wybór odpowiednich komponentów do prostownika 24V dla sukcesu
Wybór odpowiednich komponentów jest kluczowy dla budowy prostownika z transformatora 24V. Najważniejszym elementem jest transformator, który musi mieć odpowiednią moc, aby sprostać wymaganiom obciążenia. Zazwyczaj, transformator o mocy od 400 do 500 VA będzie wystarczający dla większości zastosowań. Ważne jest, aby upewnić się, że transformator dostarcza odpowiednie napięcie oraz moc, co pozwoli na stabilne działanie prostownika.

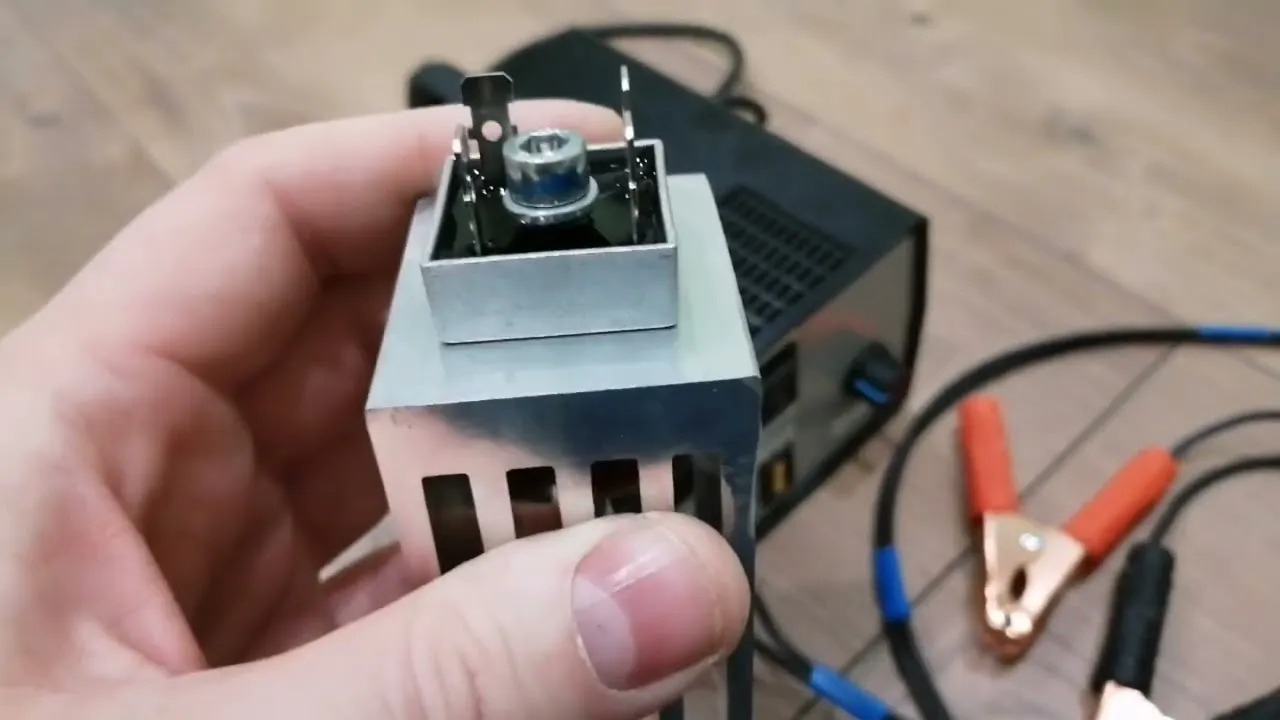

Drugim istotnym komponentem jest mostek prostowniczy. Użycie gotowego mostka diodowego, takiego jak KBPC5010, zapewnia niezawodność i łatwość w montażu. Mostek prostowniczy jest odpowiedzialny za konwersję napięcia zmiennego z wtórnego uzwojenia transformatora na napięcie stałe. Wybierając mostek, należy zwrócić uwagę na jego parametry, takie jak prąd maksymalny i napięcie pracy, aby zapewnić, że będzie on odpowiedni do konkretnego zastosowania.
Transformator 24V: Jak wybrać odpowiedni model do projektu

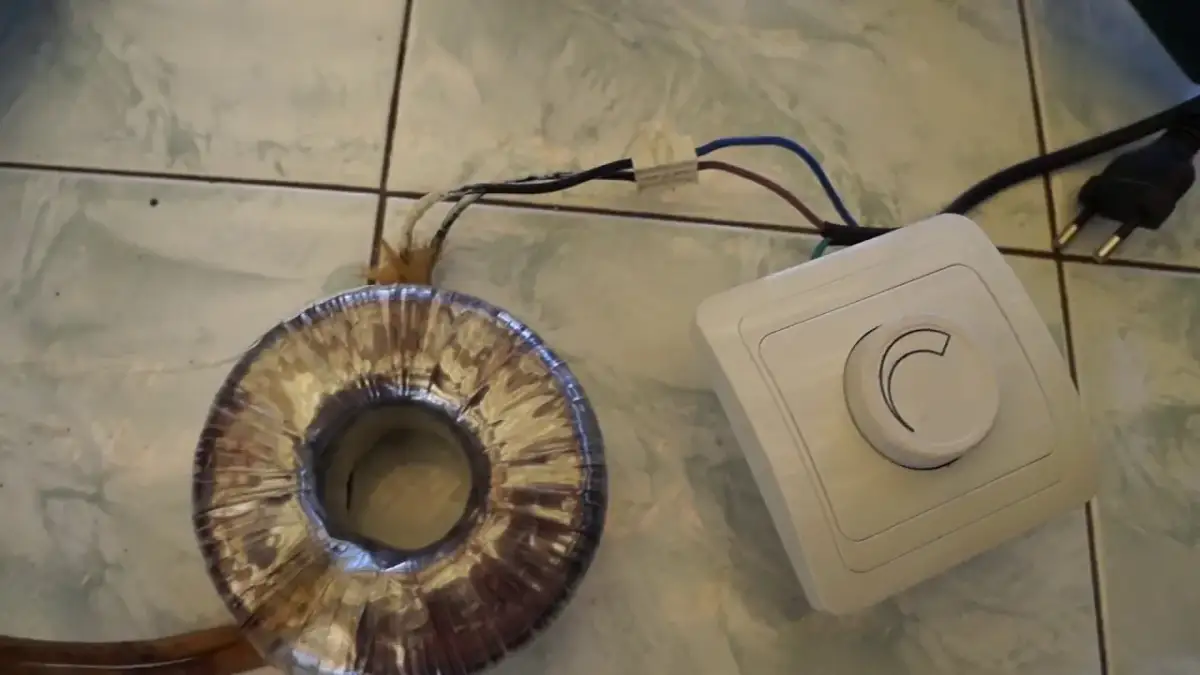

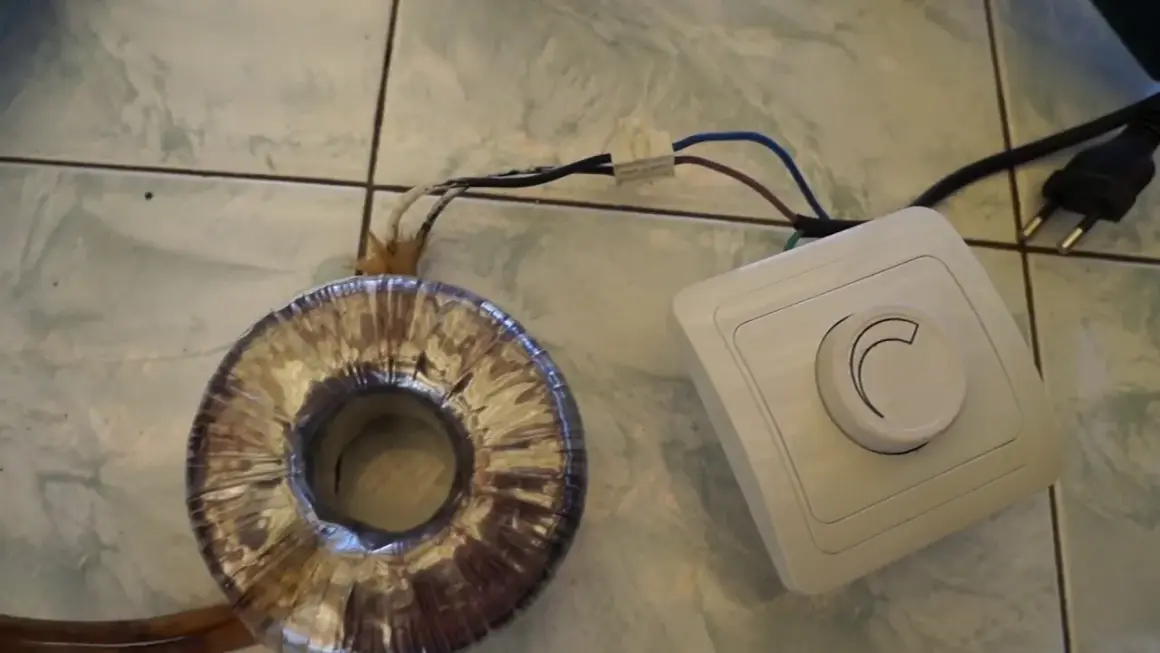

Wybierając transformator 24V, należy zwrócić uwagę na kilka kluczowych kryteriów. Przede wszystkim, typ transformatora ma znaczenie – można wybierać spośród transformatorów toroidalnych lub rdzeniowych. Transformator toroidalny jest bardziej efektywny i zajmuje mniej miejsca, natomiast transformator rdzeniowy jest bardziej powszechny i tańszy. Kolejnym istotnym czynnikiem jest pojemność mocy, która powinna być dostosowana do obciążenia, które zamierzamy zasilać.
Mostek prostowniczy: Kluczowe cechy i rekomendacje
Wybierając mostek prostowniczy, kluczowe jest zwrócenie uwagi na jego parametry techniczne. Mostek powinien mieć odpowiednią wydajność prądową, aby sprostać wymaganiom obciążenia. Na przykład, dla prostownika o mocy 400 VA, mostek powinien mieć co najmniej 20 A. Bezpieczeństwo i niezawodność mostka są również ważne – warto wybierać modele od renomowanych producentów, aby uniknąć problemów z działaniem układu.Krok po kroku: Jak zbudować prostownik z transformatora 24V
Budowa prostownika z transformatora 24V to proces, który wymaga staranności i precyzji. Pierwszym krokiem jest przygotowanie układu, który obejmuje umiejscowienie transformatora oraz mostka prostowniczego w odpowiedniej obudowie. Upewnij się, że wszystkie komponenty są łatwo dostępne, a przestrzeń robocza jest czysta i uporządkowana. Warto również zebrać wszystkie niezbędne narzędzia, takie jak wkrętaki, lutownica oraz miernik, aby ułatwić sobie pracę.
Następnie przystąp do połączenia elementów. Połącz wyjście transformatora z mostkiem prostowniczym, pamiętając o właściwej polaryzacji. Użyj przewodów o odpowiednim przekroju, aby zapewnić bezpieczeństwo i niezawodność połączeń. Sprawdź, czy wszystkie połączenia są solidne, a następnie przetestuj cały układ, zanim przejdziesz do kolejnych kroków.
Podłączenie transformatora do mostka prostowniczego: Praktyczne wskazówki
Podczas podłączania transformatora do mostka prostowniczego, ważne jest, aby zwrócić uwagę na polaryzację. Zazwyczaj transformator ma dwa wyjścia: jedno dla fazy, a drugie dla neutralnego. Połącz wyjście fazowe z jednym z wejść mostka prostowniczego, a wyjście neutralne z drugim. Upewnij się, że połączenia są mocne i dobrze zabezpieczone. Po zakończeniu podłączenia sprawdź, czy nie ma zwarć, zanim podłączysz zasilanie.
Filtracja napięcia: Jak zastosować kondensator do wygładzenia
Filtracja napięcia jest kluczowym krokiem w budowie prostownika. Aby wygładzić napięcie wyjściowe, zastosuj kondensator elektrolityczny o pojemności 100 µF/40 V. Podłącz kondensator równolegle do wyjścia mostka prostowniczego. Kondensator pomoże zredukować szumy i wahania napięcia, zapewniając bardziej stabilne zasilanie. Dla lepszej filtracji warto dodać mniejszy kondensator, np. 100 nF/40 V, równolegle do większego, co dodatkowo ograniczy zakłócenia.
| Typ połączenia | Opis |
| Bezpośrednie połączenie | Najprostsza metoda, idealna dla prostych układów. |
| Połączenie z kondensatorem | Zapewnia wygładzenie napięcia, co jest kluczowe w prostownikach. |
| Połączenie z regulatorem | Umożliwia dostosowanie napięcia wyjściowego do specyficznych potrzeb. |
Czytaj więcej: Jak szybko naładować akumulator bez prostownika - skuteczne metody
Bezpieczeństwo podczas budowy prostownika z transformatora 24V
Podczas budowy prostownika z transformatora 24V, bezpieczeństwo jest kluczowe. Przede wszystkim, należy przestrzegać ogólnych zasad bezpieczeństwa elektrycznego. Upewnij się, że wszystkie komponenty są odpowiednio izolowane, a miejsce pracy jest dobrze oświetlone i wolne od wilgoci. Zawsze wyłączaj zasilanie przed rozpoczęciem jakichkolwiek prac, aby uniknąć porażenia prądem. Korzystanie z narzędzi z izolowanymi uchwytami również pomoże zminimalizować ryzyko.
Specjalne środki ostrożności są również istotne przy pracy z transformatorami. Upewnij się, że transformator jest odpowiednio zabezpieczony w obudowie, aby zapobiec przypadkowemu dotknięciu elementów pod napięciem. Unikaj pracy w pobliżu wody oraz używaj sprzętu ochronnego, takiego jak rękawice i okulary ochronne. Regularnie sprawdzaj stan przewodów i złączy, aby upewnić się, że nie ma uszkodzeń, które mogłyby prowadzić do zwarcia lub innych niebezpiecznych sytuacji.
Zasady bezpieczeństwa: Jak unikać zagrożeń elektrycznych
Podczas budowy prostownika, przestrzeganie zasad bezpieczeństwa jest niezbędne, aby uniknąć potencjalnych zagrożeń elektrycznych. Zawsze używaj osobistego sprzętu ochronnego, takiego jak rękawice izolacyjne i okulary ochronne, aby chronić się przed iskrami i przypadkowymi uszkodzeniami. Pracuj w dobrze wentylowanym miejscu, aby uniknąć nagromadzenia niebezpiecznych oparów, zwłaszcza jeśli używasz materiałów chemicznych do czyszczenia lub konserwacji komponentów. Regularnie kontroluj swoje narzędzia, aby upewnić się, że są w dobrym stanie i nie mają uszkodzeń, które mogłyby prowadzić do wypadków.
Możliwości rozbudowy prostownika 24V: Co można dodać?
Rozbudowa prostownika 24V może znacznie zwiększyć jego funkcjonalność i dostosować go do różnych zastosowań. Jednym z najpopularniejszych ulepszeń jest regulacja napięcia, która pozwala na dostosowanie wyjściowego napięcia do specyficznych wymagań zasilanych urządzeń. Można to osiągnąć poprzez dodanie układu regulującego, takiego jak układ LM317 lub układ 555 w połączeniu z tranzystorem MOSFET. Tego typu rozwiązania umożliwiają precyzyjne dostosowanie napięcia, co jest szczególnie istotne w projektach wymagających stabilnego zasilania.
Inną możliwością rozbudowy prostownika jest zastosowanie alternatywnych komponentów, które mogą poprawić jego wydajność. Na przykład, użycie kondensatorów o wyższej pojemności lub zastosowanie filtrów aktywnych może znacząco wpłynąć na stabilność napięcia wyjściowego. Dodatkowo, wprowadzenie zabezpieczeń, takich jak diody zabezpieczające przed odwrotną polaryzacją, może zwiększyć bezpieczeństwo całego układu. Tego typu modyfikacje nie tylko poprawiają działanie prostownika, ale również zwiększają jego żywotność i niezawodność.
Regulacja napięcia: Jak wprowadzić układ sterujący do projektu
Dodanie układu regulacji napięcia do prostownika 24V jest stosunkowo prostym, ale bardzo efektywnym sposobem na zwiększenie jego funkcjonalności. Układ LM317 jest popularnym rozwiązaniem, które umożliwia łatwe dostosowanie napięcia wyjściowego w zakresie od 1,25V do 37V. Aby go zaimplementować, wystarczy podłączyć go do wyjścia prostownika, a następnie ustawić odpowiednie rezystory, które określą docelowe napięcie. Dzięki temu można zasilać różne urządzenia o różnych wymaganiach napięciowych, co czyni prostownik bardziej uniwersalnym narzędziem w elektronice.
Alternatywne komponenty: Co zastosować zamiast standardowych elementów
W budowie prostownika 24V można zastosować różnorodne alternatywne komponenty, które mogą poprawić jego wydajność i funkcjonalność. Na przykład, zamiast standardowego mostka prostowniczego, można użyć mostka diodowego o wyższej wydajności, takiego jak MB6S, który jest bardziej odporny na przeciążenia. Dodatkowo, w miejsce tradycyjnych kondensatorów elektrolitycznych, warto rozważyć użycie kondensatorów tantalowych, które charakteryzują się mniejszymi rozmiarami i wyższą stabilnością napięcia.
Innym interesującym rozwiązaniem są tranzystory MOSFET, które mogą zastąpić klasyczne tranzystory bipolarnych w układach regulacji napięcia. Dzięki swojej konstrukcji, tranzystory MOSFET oferują lepszą efektywność energetyczną i szybsze przełączanie. Zastosowanie takich komponentów nie tylko zwiększa wydajność prostownika, ale także jego żywotność oraz niezawodność w trudnych warunkach pracy.
Innowacyjne zastosowania prostowników 24V w nowoczesnej elektronice
Prostowniki 24V znajdują zastosowanie nie tylko w tradycyjnych aplikacjach, ale także w nowoczesnych technologiach, takich jak systemy zasilania awaryjnego i odnawialne źródła energii. W ostatnich latach rośnie popularność prostowników w systemach fotowoltaicznych, gdzie służą do konwersji napięcia generowanego przez panele słoneczne na napięcie stałe, które można wykorzystać do ładowania akumulatorów lub zasilania urządzeń. Dzięki zastosowaniu prostowników o wysokiej wydajności, można znacznie zwiększyć efektywność systemów solarnych, co przyczynia się do obniżenia kosztów energii.
Dodatkowo, prostowniki 24V są coraz częściej integrowane z inteligentnymi systemami zarządzania energią, które monitorują i optymalizują zużycie energii w budynkach. Takie systemy mogą automatycznie dostosowywać napięcie i prąd w zależności od aktualnych potrzeb, co pozwala na oszczędności i zwiększenie efektywności energetycznej. W przyszłości, rozwój technologii IoT (Internet of Things) może jeszcze bardziej zrewolucjonizować sposób, w jaki prostowniki są wykorzystywane w domach i przemyśle, wprowadzając zaawansowane funkcje monitorowania i zarządzania energią.
